Kabel richtig verlegen
Darauf kommt es bei der Elektroinstallation an
Eine fachgerechte Kabelverlegung ist die Grundlage für eine sichere und zuverlässige Elektroinstallation. Dabei kommt es nicht nur darauf an, welches Kabel verwendet wird. Auch Leitungsführung, Schutz vor Beschädigungen und die spätere Nutzung des Stromkreises müssen berücksichtigt werden.
Gerade bei Neubau oder Renovierung lohnt es sich deshalb, die Leitungswege von Anfang an sorgfältig zu planen.
Das richtige Kabel auswählen
Nicht jede Leitung eignet sich für jeden Einsatzbereich.
Welche Leitung und welcher Leiterquerschnitt benötigt werden, hängt unter anderem von folgenden Faktoren ab:
- Art des Stromkreises
- angeschlossener Leistung
- Leitungslänge
- Verlegeart
- Umgebungstemperatur
- Einsatz im Innen- oder Außenbereich
Eine häufig verwendete Mantelleitung in Wohngebäuden ist beispielsweise NYM-J. Welche Ausführung benötigt wird, muss jedoch immer passend zur jeweiligen Installation bestimmt werden.
Leitungen nicht einfach irgendwo verlegen

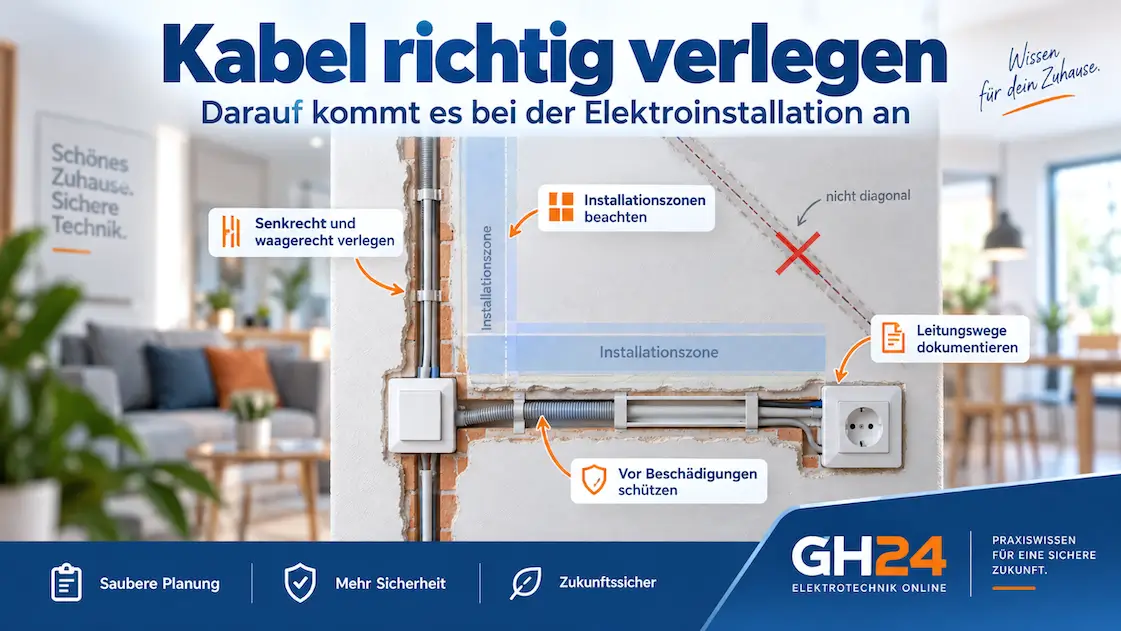

Besonders wichtig sind bei verdeckten Leitungen die vorgesehenen Installationszonen.
In Wänden werden Leitungen grundsätzlich waagerecht oder senkrecht geführt – nicht diagonal. Dadurch lässt sich später besser einschätzen, wo sich Leitungen befinden und in welchen Bereichen beispielsweise gebohrt werden kann.
Typischerweise verlaufen waagerechte Installationszonen im Bereich oberhalb des Fußbodens beziehungsweise unterhalb der Decke. Senkrechte Leitungswege befinden sich beispielsweise neben Türen, Fenstern und Raumecken.
Kabel vor Beschädigungen schützen
Leitungen müssen so verlegt werden, dass sie nicht durch Druck, scharfe Kanten oder andere mechanische Einwirkungen beschädigt werden.
Je nach Einbausituation können beispielsweise Installationsrohre oder Kabelkanäle zusätzlichen Schutz bieten.
Auch enge Knicke sollten vermieden werden. Leitungen sollten sauber und mit ausreichendem Biegeradius geführt werden.
Auf Wärme und Umgebung achten
Auch die Umgebung spielt bei der Kabelverlegung eine wichtige Rolle.
Werden mehrere Leitungen dicht zusammen verlegt oder verlaufen sie durch wärmegedämmte Bereiche, kann sich ihre Wärmeabfuhr verändern. Auch Feuchtigkeit, Außenbereiche oder besonders hohe Temperaturen können andere Anforderungen an Kabel und Verlegeart stellen.
Deshalb sollte die Leitung immer passend zum vorgesehenen Einsatz ausgewählt werden.
Leitungswege dokumentieren
Ein Punkt, der häufig vergessen wird: Fotos machen, bevor die Wand geschlossen oder verputzt wird.
So lässt sich auch Jahre später nachvollziehen, wo Leitungen tatsächlich verlaufen.
Zusätzlich kann ein einfacher Installationsplan helfen. Gerade bei späteren Umbauten, zusätzlichen Steckdosen oder Smart-Home-Komponenten spart eine gute Dokumentation viel Zeit.
Passende Kabel bei GH24
Für Elektroinstallationen findet ihr bei GH24 verschiedene Kabel und Leitungen, unter anderem NYM-J-Mantelleitungen für typische Installationsanwendungen.
Kabel und Leitungen im GH24-Shop entdecken
Fazit:
Kabel richtig zu verlegen bedeutet mehr, als eine Leitung von A nach B zu führen.
Die richtige Leitung, klar definierte Leitungswege, ausreichender mechanischer Schutz und eine saubere Planung sind entscheidend für eine sichere Elektroinstallation.
Wer zusätzlich die Leitungswege dokumentiert und genügend Reserven für spätere Erweiterungen berücksichtigt, erleichtert auch zukünftige Arbeiten erheblich.
Hinweis: Arbeiten an festen elektrischen Anlagen sowie Anschluss, Prüfung und Inbetriebnahme sollten ausschließlich von entsprechend qualifizierten Elektrofachkräften durchgeführt werden.
